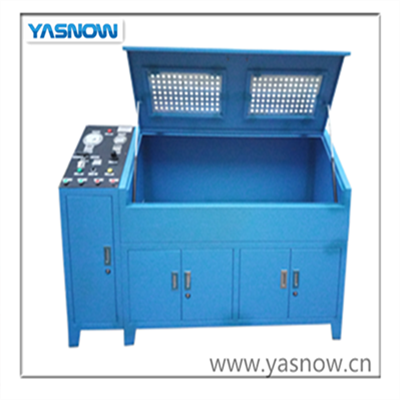

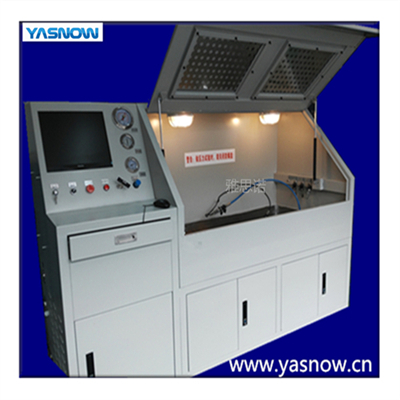

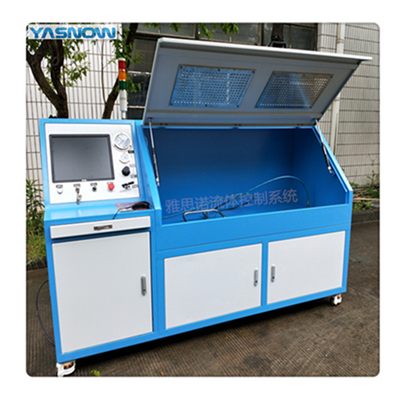

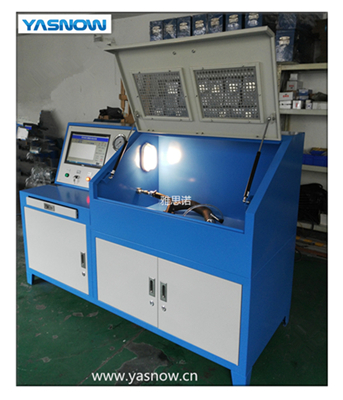

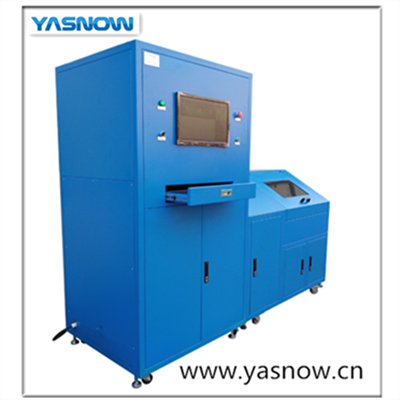

汽车管材耐压爆破试验台 管材耐压爆破试验机
一、管材耐压爆破试验机概述
雅思诺管材耐压爆破试验机主要用于以下零部件的出厂检测：汽车软管类： 转向管、刹车管、空调管、燃油管、冷却水管、散热软管、暖风软管、空气滤芯器软管、涡轮增压系统软管、工程液压软管；航空软管和管汇；其他硬管或接头以及汽车刹车泵、缸体；工程液压软管主要用于液压设备、工程机械、矿山机械等液压管爆破试验；阀体，缸筒等需要检测压力的设备的耐压试验。
雅思诺管材耐压爆破试验机管路系统采用非焊接式连接。测试流体系统和驱动流体系统分离、方便试验温度控制和测试介质多样化。有三种不同控制方式可供选择：（手动控制、PLC控制、计算机控制）。采用高速采样卡采样试验数据。满足试件不同的安装方式软管。
二、管材耐压爆破试验机设备特点

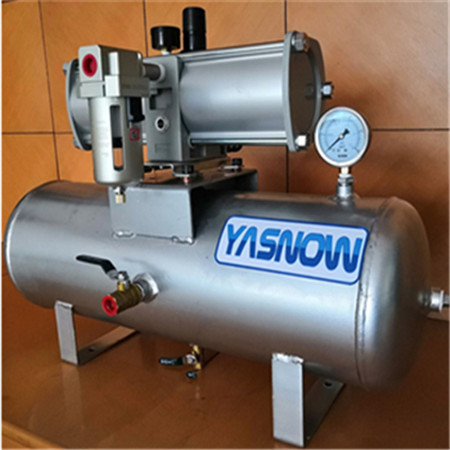

1、核心增压设备选用雅思诺增压泵，可轻松实现输出压力任意可调、可控。
2、技术先进，结构设计合理。具有体积小、重量轻、外型美观大方的特点。
3、所有承压零件都采用标准零件，无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护。
4、驱动气压范围：0.1-0.8 Mpa；且输出压力和驱动气压成正比。
5、根据客户实际需求，选择相对应的压力。（外形尺寸可按要求定制）
三、管材耐压爆破试验机配置清单
| 名称 | 数量 | 单位 | 备注 |
1 | 增压泵 | 1 | 台 | 国产-进口 |
2 | 高压阀门 | 2 | 个 | 一个卸压，一个保压阀门 |
3 | 高压管 | 若干 | 根 | 承受高压水压 |
4 | 机箱 | 1 | 个 | 喷塑 |
5 | 空气压力表 | 1 | 个 | 量程1.6Mpa，显示驱动空气压力 |
6 | 高压压力表 | 1 | 个 | 显示高压压力 |
7 | 空气截止阀 | 1 | 个 | 关闭驱动气体 |
8 | 滤清器 | 1 | 个 | 过滤水中杂质 |
9 | 数显表 | 1 | 个 | 显示液体压力。精度0.1Mpa |
10 | 压力传感器 | 1 | 个 | 显示液体压力 |
11 | 数据采集软件 | 1 | 个 | 采集数据，保存到excel。打印报告，显示曲线 |
12 | 电脑 | 1 | 个 | 联想商用启天M4300,显示器：三星S23B370H 23寸 |
13 | 打印机 | 1 | 个 | 打印报告 |
14 | 空气过滤器 | 2 | 个 | 日本SMC |
15 | 电器比例阀 | 1 | 个 | 控制压力 |
四、管材耐压爆破试验机产品性能参数
| 水，油，清洗剂等液体介质均可。 |
试验压力 | 液体240公斤，可以在这个范围内实现任意可调，通过调节压缩空气的驱动气压即可实现压力的调节变化。加压速度可通过电脑调节。 |
压力显示 | 防震油压表、数显表、电脑 |
压力控制 | 可以通过控制驱动气体压力，即低端气体压力值即可实现高端液体压力的调节 |
驱动气压范围 | 0.1Mpa-0.8Mpa，耗气量0.6-1立方/分钟 |
流量 | 1.92L/min |
控制 | 自动卸压 |
五、管材耐压爆破试验机型号
产品型号 | 工作压力 | 驱动接口 | 控制方式 | 液箱容积 | 外形尺寸（mm) | 重量 |
SNB-60ZD | 60BAR | 1/2 | 手动+电脑+PLC | 50L | 1800×800×1400 | 200KG |
SNB-100ZD | 100BAR | 1/2 | 手动+电脑+PLC | 50L | 1800×800×1400 | 200KG |
SNB-250ZD | 250BAR | 1/2 | 手动+电脑+PLC | 50L | 1800×800×1400 | 200KG |
SNB-400ZD | 400BAR | 1/2 | 手动+电脑+PLC | 50L | 1800×800×1400 | 200KG |
SNB-700ZD | 700BAR | 1/2 | 手动+电脑+PLC | 50L | 1800×800×1400 | 200KG |
SNB-1000ZD | 1000BAR | 1/2 | 手动+电脑+PLC | 50L | 1800×800×1400 | 200KG |
SNB-1500ZD | 1500BAR | 1/2 | 手动+电脑+PLC | 50L | 1800×800×1400 | 200KG |
SNB-2000ZD | 2000BAR | 1/2 | 手动+电脑+PLC | 50L | 1800×800×1400 | 200KG |
SNB-2500ZD | 2500BAR | 1/2 | 手动+电脑+PLC | 50L | 1800×800×1400 | 200KG |
SNB-3000ZD | 3000BAR | 1/2 | 手动+电脑+PLC | 50L | 1800×800×1400 | 200KG |
SNB-4000ZD | 4000BAR | 1/2 | 手动+电脑+PLC | 50L | 1800×800×1400 | 200KG |
SNB-5000ZD | 5000BAR | 1/2 | 手动+电脑+PLC | 50L | 1800×800×1400 | 200KG |
注：需方提供满足设备使用需求的压缩气源。
另外：我公司还可根据客户需求，设计和制造非标或常规试验机，具体产品有以下：液压试验机（0-500MPA）、水压试验机（0-500MPA）、静压试验机（0-500MPA）、爆破试验机（0-700MPA）、井口装置水压试系统（0-500MPA）、仪器仪表试验台（0-500MPA）、气瓶/压力容器试验台（0-500MPA）、气密封试验机（0-270MPA）、气压试验台（0-270MPA）、井口装置气密封试验系统（0-270MPA）、气动增压装置（0-270MPA）、高压电动试压装置（0-500MPA）等。
产品详细资料欢迎电话咨询18905606450
